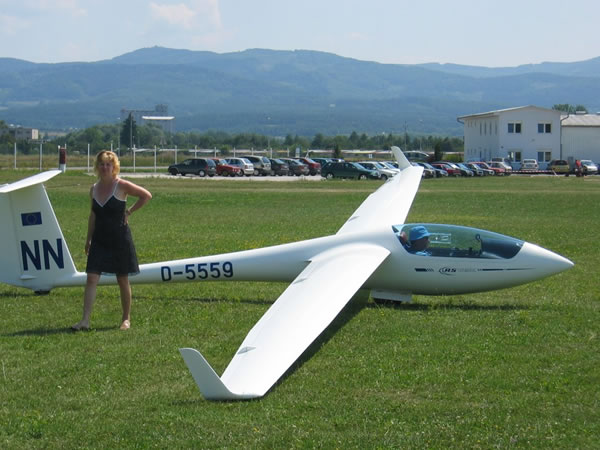

Die Schleicher ASW 20 ist ein einsitziges Segelflugzeug in FVK-Bauweise für den Leistungssegelflug. Insgesamt wurden von 1977 bis 1990 905 ASW 20 gebaut, davon 100 in Lizenz bei der französischen Firma Centrair. Der Schwede Göran Ax gewann die Weltmeisterschaft 1981 in Paderborn mit einer ASW 20, außerdem wurden zahlreiche 2. und 3. Plätze mit ihr gewonnen.

Geschichte

1977 wurde von der FAI eine neue Wettbewerbsklasse eingeführt, die sog. "15 m-Klasse", die als einzige Beschränkung eine Spannweite von nicht mehr als 15 m vorgab. Die Schleicher ASW 20 ist das erste Flugzeug der Firma Alexander Schleicher, das speziell für diese Klasse konstruiert wurde. Später entstanden durch kleine Änderungen am Flügelprofil sowie eine höhere Wasserballastzuladung die Versionen B und C und durch zusätzlich ansteckbare Außenflügel, die die Spannweite auf 16,6 m erhöhen, die Versionen BL und CL. Außerdem wurde der maximale Ausschlag der Wölbklappen nach unten von ursprünglich 55° auf 40° verringert.

Konstruktion

Gerhard Waibel konstruierte die Schleicher ASW 20 (W für Waibel) in Mitteldeckerausführung mit Wölbklappen, Wasserballasttanks und nach oben ausfahrenden Störklappen. Das Cockpit ist auf größtmögliche, passive Sicherheit ausgelegt, im Fall eines Unfalls nimmt es sehr viel Energie auf und schützt so den Piloten. Das Flugzeug ist aus Faserverbundwerkstoffen gebaut, es kommen Glas- Kohle- und Aramidfasern zum Einsatz.

Durch die in Landestellung stark nach unten ausschlagenden Wölbklappen und die zusätzlichen Störklappen werden langsame und steile Anflüge - und damit sichere Außenlandungen auch auf kurzen Feldern - ermöglicht.

Für den Rumpf wurde aus Kostengründen der bereits erprobte Rumpf der Schleicher ASW 19 übernommen, der für die Ruderanschlüsse der Wölbklappen leicht modifiziert wurde. Das T-Leitwerk besitzt eine feste Höhenflosse, das Ruder wird bei Montage automatisch angeschlossen und hat eine Federtrimmung.

Das Fahrwerk besteht aus einem Rad, das über einen Hebel an der linken Cockpitseite manuell einziehbar ist. Bei der Bremse handelt es sich um eine hydraulische Scheibenbremse, deren Bedienung mit dem Hebel für die Störklappen gekoppelt ist. Das Leitwerk ist mit einem Schleifsporn aus Gummi oder einem nicht einziehbarem Spornrad versehen.
